CAD快速看圖手機版是一款能夠在手機上對CAD圖紙進行查看的軟件，軟件支持多種圖紙的導入觀看，更加方便工程造價等工作的用戶隨時隨地進行看圖，讓辦公更加方便快捷，平臺提供多種看圖功能，同時支持多種圖紙標注功能，并且支持對文件進行云端存儲，保護每一份數據的安全，軟件支持對多種軟件進行兼容處理，滿足不同需求的用戶。

CAD快速看圖手機版導出pdf

1、打開CAD圖紙：首先，需要在CAD快速看圖軟件中打開需要導出的CAD圖紙。

2、選擇導出為PDF：接著，點擊軟件界面上的“導出”或類似的選項，通常位于工具欄或菜單中。在彈出的選項中，選擇“導出為PDF”或類似的選項。

3、設置導出參數：在導出PDF的過程中，可以根據需要設置一系列參數，如圖紙的尺寸、方向、顏色、背景顏色、線條加粗等。這些設置可以根據具體需求進行調整，以滿足不同的輸出要求。

4、完成導出：設置好所有參數后，點擊“導出”按鈕，軟件將自動生成PDF文件。導出的PDF文件可以直接在軟件內打開查看，也可以選擇發送給他人或保存到指定位置。

CAD快速看圖手機版修改圖紙

1、修改文字：選中要修改的文字，點擊編輯文字圖標(通常是一個鉛筆樣子的圖標)，或者直接雙擊文字進行編輯。

2、修改圖塊顏色：圖塊的顏色不僅與圖塊所在的圖層顏色有關，還繼承圖塊內部原元素所定義的顏色。一般應在圖塊內部把所有元素都放在0層，顏色及線型隨層(BYLAYER)，這樣插入文件后，圖塊的顏色及線型會根據放置的圖層設置而定義。

3、修改圖紙尺寸：首先打開需要處理的文件，點擊格式并選擇標注樣式的選項。然后，在彈出的對話框中，點擊右側的修改選項進入。在下面的比例因子處選擇新的比例(例如1:100)，回車鍵確定。最后，返回到頁面，可以看到頁面的右下角已經修改過來了。

4、查找和替換：在CAD快速看圖的編輯助手中新增了查找替換功能，無論是文字還是英文字母都可以進行查找和替換。這包括查找功能、替換功能，以及一些選項如區分大小寫、全字匹配、顯示結果、標記所有結果、全部替換和替換某個內容等。

5、修改圖塊名稱：在CAD中快速修改圖塊的名稱，可以通過點擊菜單欄里的"a"標識，在下拉列表里選擇"打開-打開一個文件"選項。打開需要修改圖塊名稱的CAD圖紙。在命令行里輸入"ap"命令字符加載cad工具箱插件到autocad軟件中。然后，在命令框中輸入"xj"命令字符調用cad工具箱來輔助使用。點擊"圖塊功能"選項按鈕進入"圖塊功能"次彈窗。在"圖塊功能"次彈窗里包含圖庫管理、圖塊改色、圖塊改名、塊改零層等15個圖塊功能。直接點擊"圖塊改名"選項圖標，然后按照命令框提示進行操作。

CAD快速看圖手機版測量長度

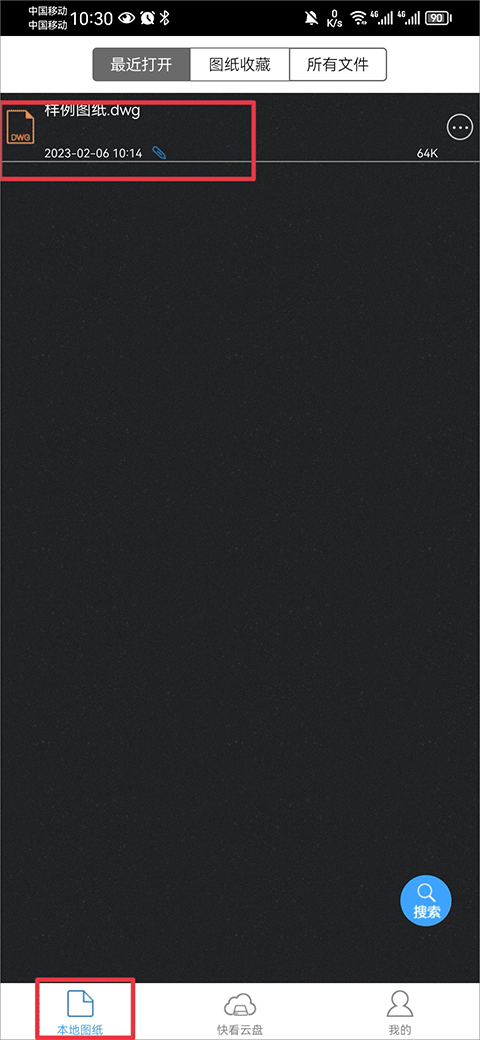

1、打開app，在首頁中選擇你要測量的圖紙

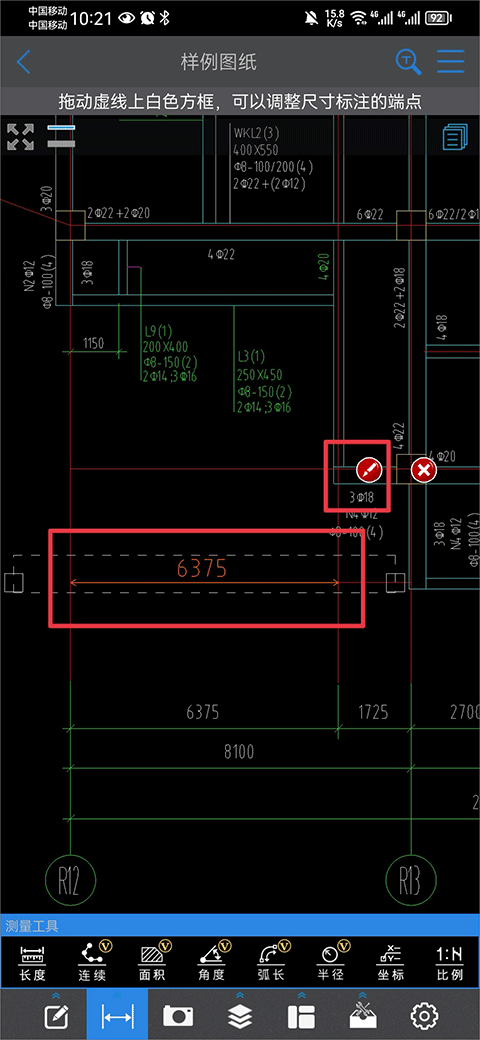

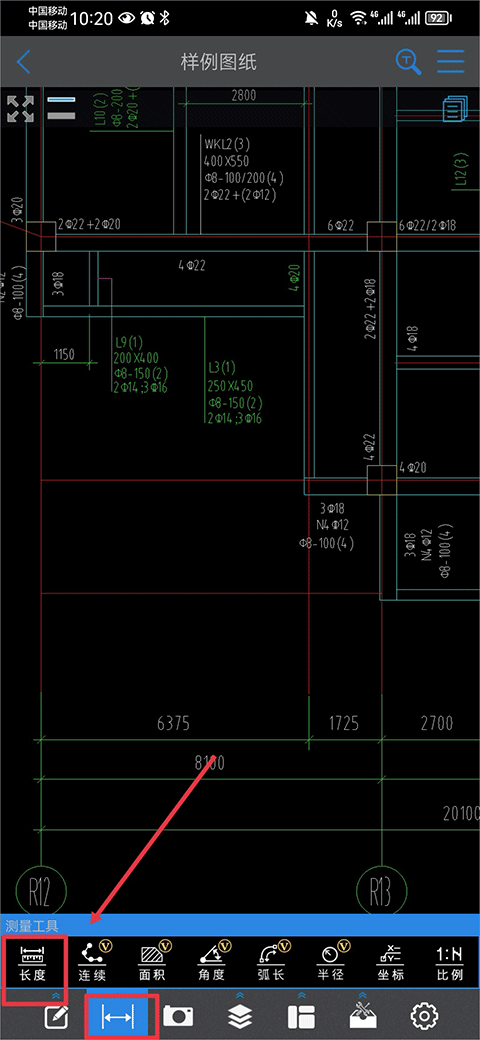

2、進入后將圖紙放大，并在下方功能中的測量工具內點擊長度

3、然后在長度兩邊分別點上一點后就可以為你測量出長度啦，點擊筆圖標還可以切換標注顏色

CAD快速看圖手機版測量面積

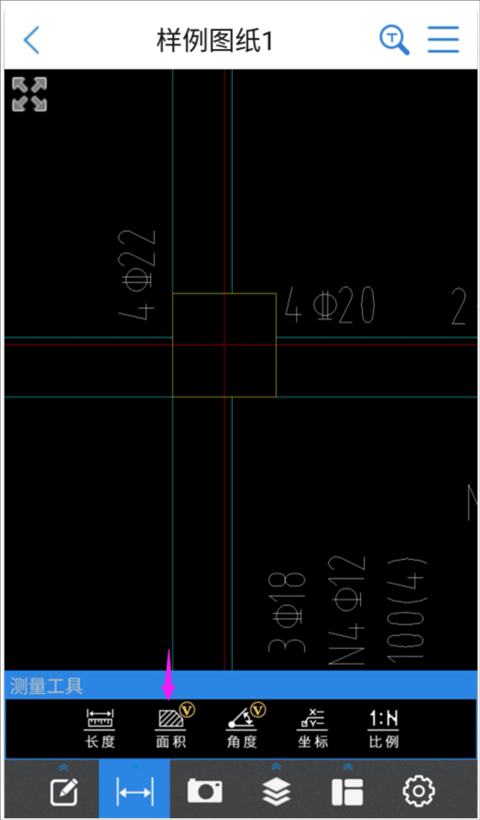

1、打開圖紙，選擇面積功能(以柱子為例)

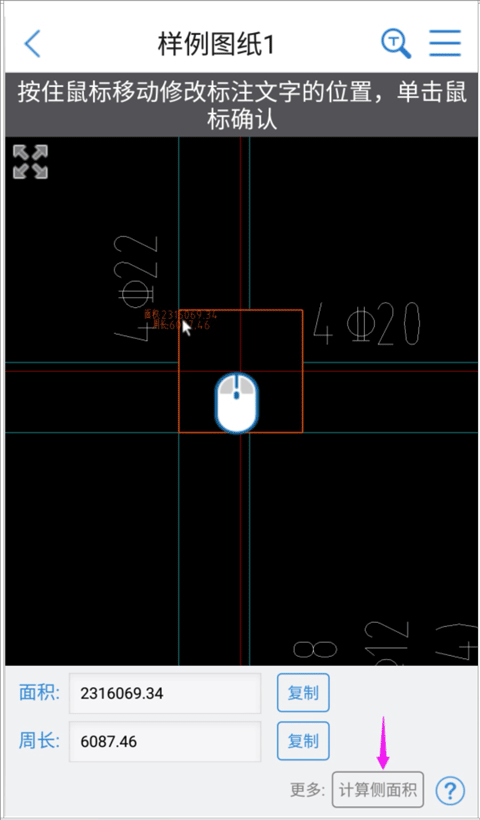

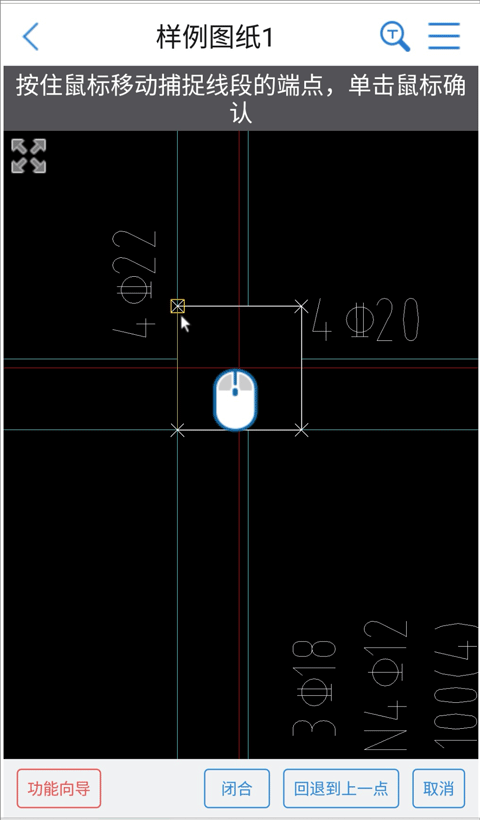

2、運用虛擬鼠標精準捕捉柱子的4個點，完成閉合后選擇右下角的“測面積”

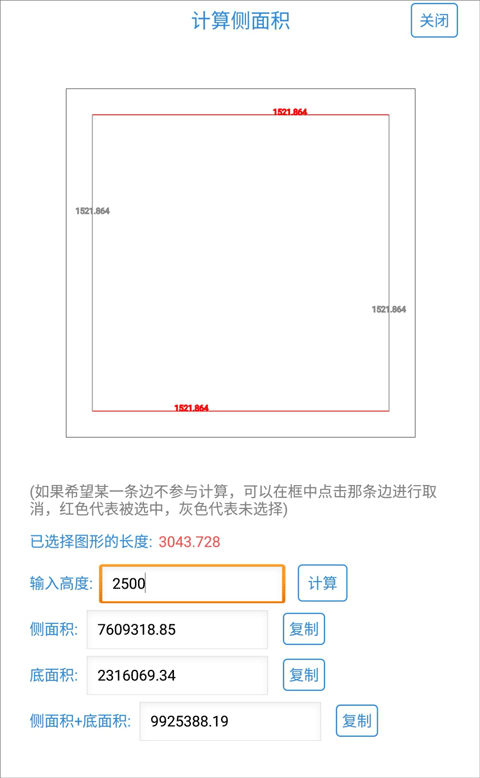

3、輸入柱子高度后點“計算”，就能看到底面積、側面積、底面+側面3種組合面積

4、另外還有一個高級功能：假如柱子只有兩個面需要支模計算，我們可以點擊取消不需要的兩個面的線條，就能計算出單獨兩個面的側面積

CAD快速看圖手機版功能

1.快速高效，順暢打開AutoCAD和天正建筑全版本二、三維圖紙;

2.完美顯示，首創云字體技術準確顯示CAD圖紙信息，告別亂碼困擾;

3.繪圖工具，真正的CAD圖紙繪制、測量、標注、搜索、捕捉等編輯功能;

4.一鍵同步，可擴充的云存儲空間，手機、電腦CAD圖紙輕松同步;

5.輕松分享，支持微信、QQ、微博等社交工具，CAD圖紙交流再無障礙;

6.即時反饋，專業CAD客服在線答疑、快速反饋。

CAD快速看圖手機版優勢

科技----內置云盤功能，輕松共享CAD圖紙和標注

服務----成熟團隊為您提供即時CAD看圖服務，無后顧之憂

快速----閃電啟動速度，打開圖紙快人一步，界面清爽無廣告

實用----完整顯示布局、圖案填充、自動匹配字體，亂碼無處可尋

兼容----支持天正建筑、天正給排水、天正暖通、天正電氣、各版本AutoCAD圖紙

功能----水印相機拍照、隨意標注、云線、引線、編號文字、提取文字、異形面積、重生成，實用強大

工具----準確捕捉、長度面積隨需量取，支持打開PDF文件，可以PDF轉CAD文件，同時支持CAD轉PDF，方便手機直接打印圖紙

CAD快速看圖手機版使用說明

1、進入軟件，打開我的圖紙，可選擇橫屏或豎屏切換顯示

2、當圖紙中有標注的地方還能選擇隱藏或打開，也能直接清除標注

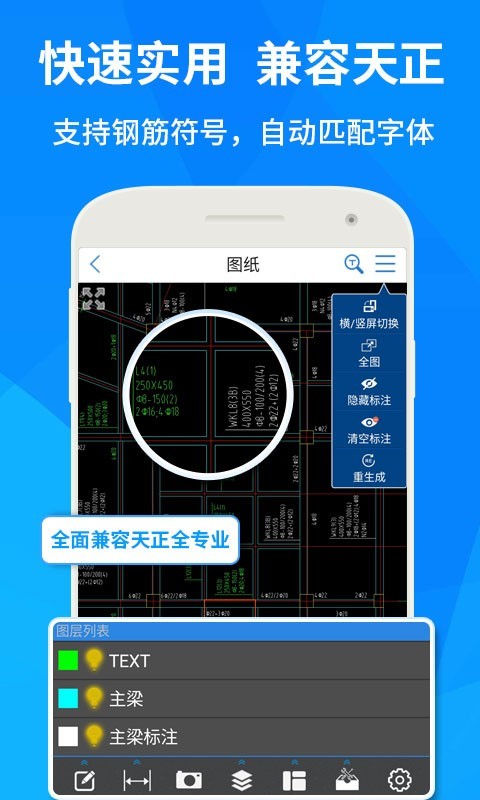

3、軟件中自動匹配字體以及鋼筋符號，不會出現亂碼現象

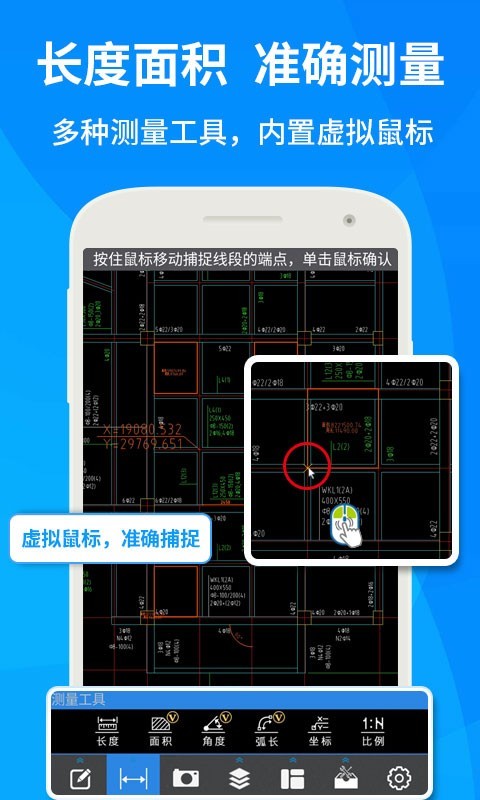

4、內置虛擬鼠標，點擊光標就能精準捕捉需要測量的長度

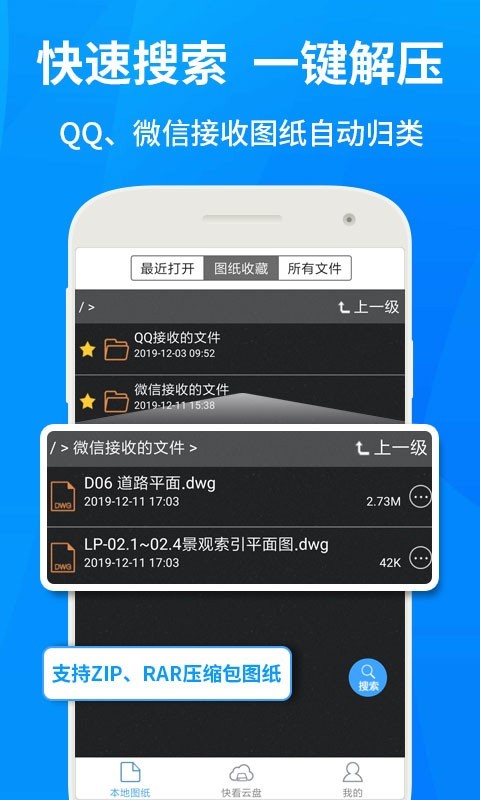

5、壓縮的zip、rar文件都能在軟件中解壓，點擊就能查看

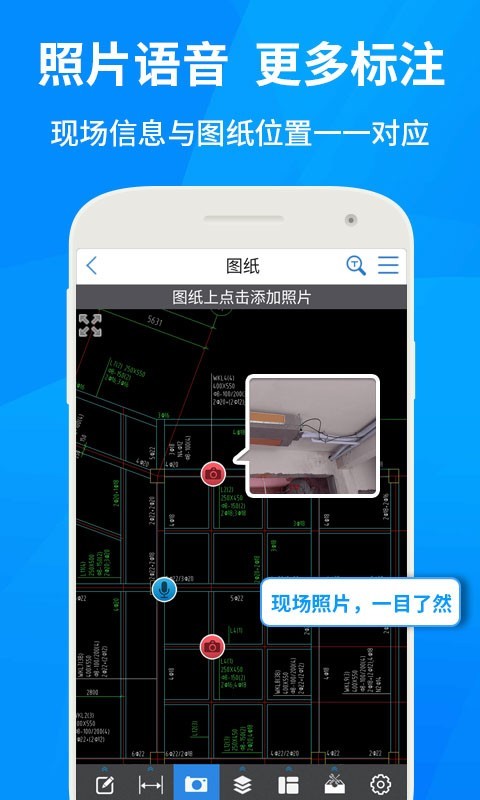

6、現場信息與圖紙位置一一標注，添加語音注釋，簡單直觀

CAD快速看圖手機版常見問題

1、怎么放大圖紙?

答：將圖紙導入到軟件內，用手指在屏幕內拉動放大圖紙。

2、怎么保存圖紙?

答：將圖紙導入到軟件內，在軟件里修改了圖紙，點擊界面內的保存按鈕，可以將圖紙保存到其他位置。

3、怎么算面積?

答：將圖紙導入到軟件內，找到測量選項，點擊測量，出現相應的界面，然后我們點擊面積選項，根據光標所處位置提示進行面積測量，我們將這個房間四個點都進行捕捉，最后將得到如圖所示的面積和周長。
