StarUML是一款基于UML標準的建模工具，軟件能夠繪制用例圖、類圖、序列圖、狀態圖、活動圖等UML圖。并且StarUML可以根據UML圖來獲得JAVA、C#、C++等編碼程序，或是通過JAVA、C#、C++等編碼程序來生產UML圖，轉換起來非常輕松。KK下載站為您提供StarUML破解版下載，軟件中的所有功能都可以免費使用，有需要的朋友可以下載使用哦！




StarUML中文破解版使用說明

使用staruml畫用例圖

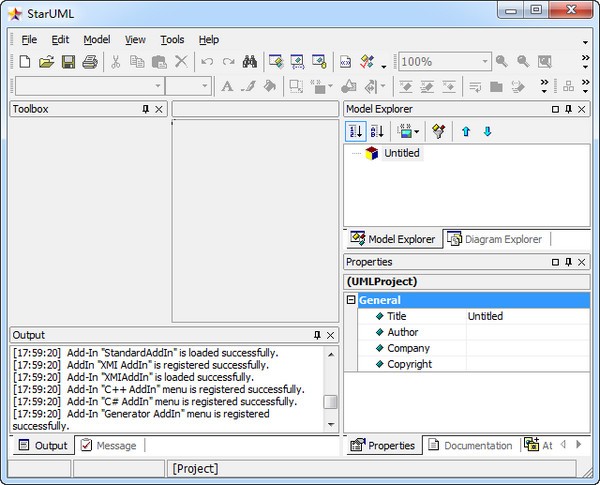

打開StarUML軟件，選擇“Empty Project”，單擊OK。

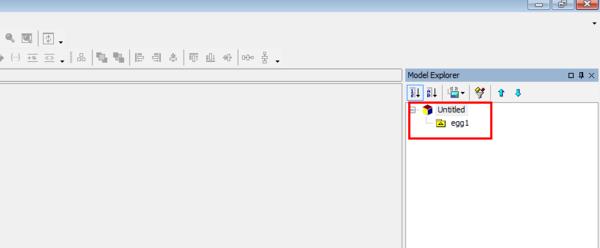

右鍵單擊界面中的“Untitled”，選擇"Add"→“Model”，命名為egg1。

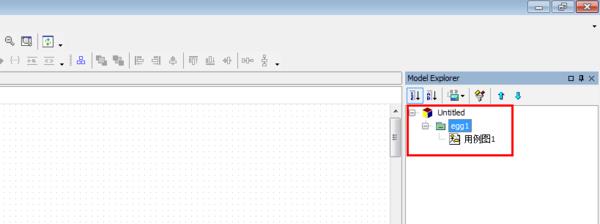

右鍵單擊egg1，選擇“Add Diagram”→“Use Case Diagram”，創建了一個用例圖，命名為“用例圖1”。

點擊左邊工具欄中的工具，直接在右邊空白處單擊即可畫出相應圖形，并且可以為圖形命名。

右鍵單擊所畫圖形，可以設置圖形的屬性。



StarUML破解版功能介紹

適應用戶的UML工具

StarUML通過提供可在用戶軟件開發方法，項目平臺和語言中應用的自定義變量，為用戶的環境提供最大的自定義。

真正的MDA支持

軟件架構是一個關鍵的過程，可以達到10年或更長的未來。 OMG（對象管理組）的意圖是使用MDA（模型驅動架構）技術來創建平臺無關模型，并允許從平臺無關模型自動獲取平臺相關模型或代碼。 StarUML真正符合UML 1.4標準，UML 2.0標記，并提供UML Profile概念，允許創建平臺無關模型。用戶可以通過簡單的模板文檔輕松獲取他們的最終產品。

卓越的可擴展性和靈活性

StarUML提供卓越的可擴展性和靈活性。它提供了用于擴展工具功能的Add-In框架。它被設計為允許通過COM自動化訪問模型/元模型和工具的所有功能，并且它提供菜單和選項項目的擴展。此外，用戶可以根據他們的方法創建自己的方法和框架。該工具還可以與任何外部工具集成。

單位

雖然項目通常保存在一個文件中，但有時一個項目需要保存在許多較小的文件中，以便許多開發人員可以一起處理項目。在這種情況下，項目可以作為多個單元進行管理。單元可以具有分層結構;它可以包含其下的許多子單元。單位保存為.UML文件，并由項目文件（.UML）或其他單位文件（.UNT）引用。

單位組成

只有包，子系統和模型元素可以構成一個單元。這些包類型元素下的所有元素都保存在相應的單元文件（.UNT）中。

單位分層結構

正如一個項目可以管理其下的許多單元，一個單元也可以管理許多子單元。由于父單元具有對其子單元的引用，所以所有單元具有層次結構。

模型片段

模型片段是保存為單獨文件的項目的一部分。只有模型，子系統或包項目可以構成模型片段。模型片段文件以擴展名“.MFG”保存。模型片段文件可以隨時輕松地包含在任何項目中。模型片段與單元本質上不同，因為一旦被包括在項目中，它們就完全與項目的其余部分合并


StarUML破解版軟件特色

可繪制9款UML圖：用例圖、類圖、序列圖、狀態圖、活動圖、通信圖、構件圖、部署圖以及復合結構圖等。

完全免費：StarUML是一套開放源碼的軟件，不僅免費自由下載，連代碼都免費開放。

多種格式影像文件：可導出JPG、JPEG、BMP、EMF和WMF等格式的影像文件。

語法檢驗：StarUML遵守UML的語法規則，不支持違反語法的動作。

正反向工程：StarUML可以依據類圖的內容生成Java、C++、C#代碼，也能夠讀取Java、C++、C#代碼反向生成類圖。反向工程有兩個主要用途，其一是舊有的源碼反轉成圖之后，可以構建UML模型的方式繼續將新的設計添加上去；另一項用途是想要解析源碼時，可以通過反轉的類圖來理解，不再需要查看一行又一行的代碼，這將節省大量的時間和精力。

支持XMI：StarUML接受XMI 1.1、1.2和1.3版的導入導出。XMI是一種以XML為基礎的交換格式，用以交換不同開發工具所生成的UML模型。

導入Rose文件：StarUML可以讀取Rational Rose生成的文件，讓原先Rose的用戶可以轉而使用免費的StarUML。早期，Rational Rose是市場占有率最高的UML開發工具，同時也是相當昂貴的工具。由于Rational Rose非常聞名，后來讓IBM給收購了。

支持模式：支持23種GoF模式(Pattern)，以及3種EJB模式。GoF模式出自于Erich Gamma等4人合著的Design Patterns：Elements of Reusable Object-Oriented Software一書，其內列出了23種軟件模式，可解決軟件設計上的特定問題。StarUML也支持3種常用的EJB模式，分別為EntityEJB、MessageDrivenEJB、SessionEJB。

StarUML也結合了模式和自動生成代碼的功能，方便落實設計。
