顯示器色域檢測圖是一款用于檢驗屏幕色彩顯示范圍的硬件工具，幫助判斷設備顏色還原能力，圖片包含多種標準色塊，對比實際顯示效果與理論值差異，可快速識別偏色或色域覆蓋不足問題，檢測結果可用于調整設備參數或選擇合適顯示器，提升工作效率。

顯示器色域檢測圖使用說明

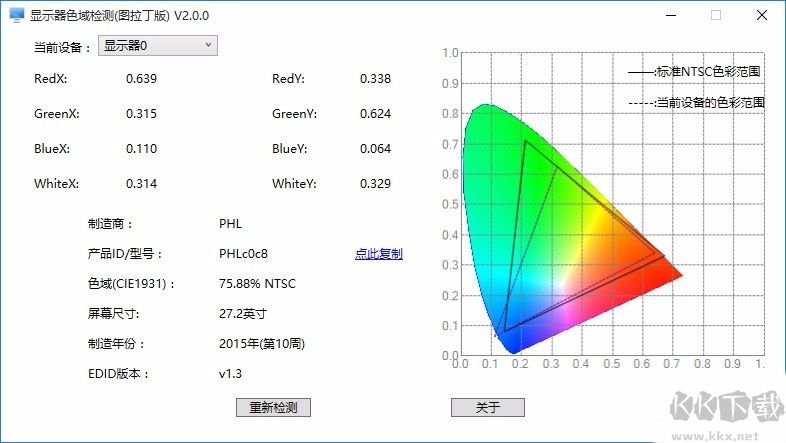

1、啟動軟件：雙擊打開軟件，進入主界面，界面布局簡潔直觀，如下圖所示。

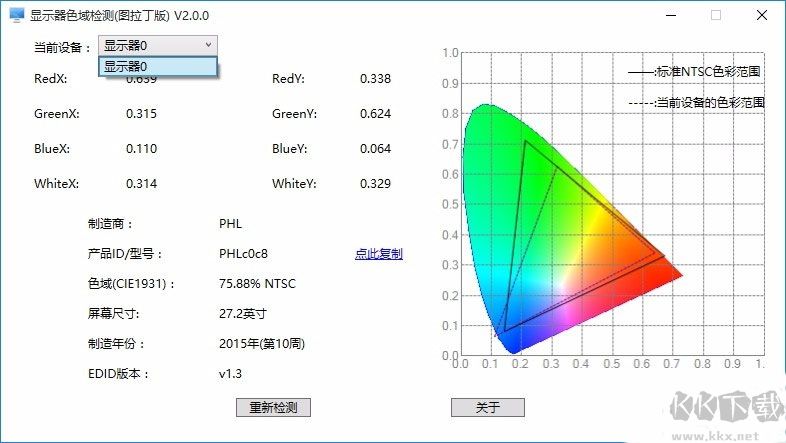

2、選擇設備：點擊右上角的下拉按鈕，從列表中找到并選擇當前連接的顯示器設備。

3、查看檢測結果：軟件會自動讀取并顯示檢測到的顯示器信息，包括色域、廠商等數據，一目了然。

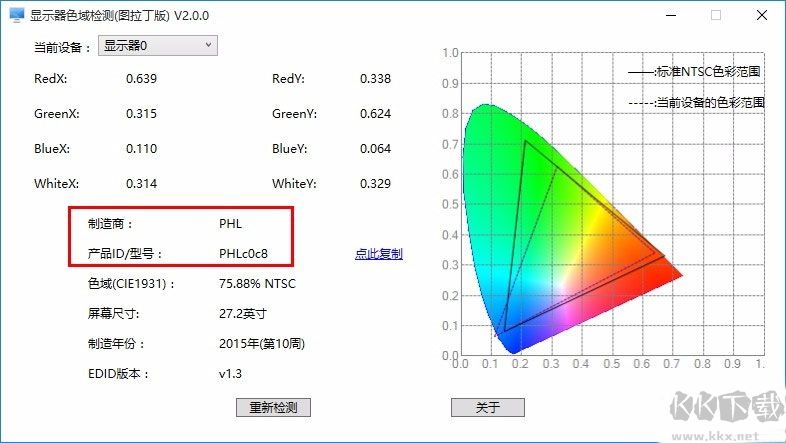

4、查看詳細參數：除了基礎信息外，還能查看制造商、產品ID/型號等詳細數據，方便進一步了解設備規格。

顯示器色域檢測圖特色

1、該工具主要通過讀取顯示器的EDID(擴展顯示識別數據)來獲取信息。

2、標準EDID數據為128字節，部分顯示器可能帶有額外的128字節擴展數據(非必需)。

3、EDID中存儲了顯示器的基礎信息，包括品牌、尺寸、色彩參數等關鍵數據。

4、色彩信息主要記錄在19H-22H的10個字節中，解析后即可計算色域值。

5、軟件通過解析EDID數據，自動計算并顯示色域的數值和圖形化結果。

顯示器色域檢測圖主要功能

1、快速檢測色域：一鍵分析顯示器色域，并給出具體數值，方便對比參考。

2、自動讀取設備信息：打開軟件即可自動識別顯示器型號、廠商等關鍵參數。

3、直觀界面展示：硬件信息、顏色參數均清晰呈現，無需復雜操作。

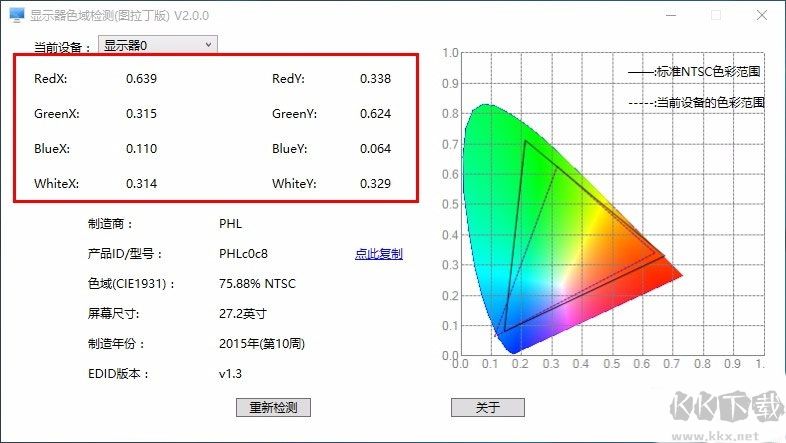

4、RGB數值及色域圖：支持查看RGB三原色具體數值，并以圖形化方式展示色域范圍。

5、NTSC標準對比：可對比標準NTSC色彩范圍，評估當前顯示器的色彩表現。

更新日志

v2.1.1版本

新增色域圖繪制功能，更直觀地展示顯示器色彩覆蓋范圍。
