WPLSoft是臺達電子開發的用于可編程邏輯控制器設計的工具，支持多種編程語言，包括梯形圖、指令表及順序功能圖，功能豐富，涵蓋邏輯控制、運動規劃及通信設置，適合不同經驗水平的技術人員，兼容多款臺達PLC型號，方便項目開發與調試，擁有實時監控和數據記錄能力，幫助分析系統運行狀態，文件管理清晰，便于程序存儲與調用，穩定可靠，適用于工業自動化環境，緊跟技術發展趨勢。

WPLSoft 使用說明

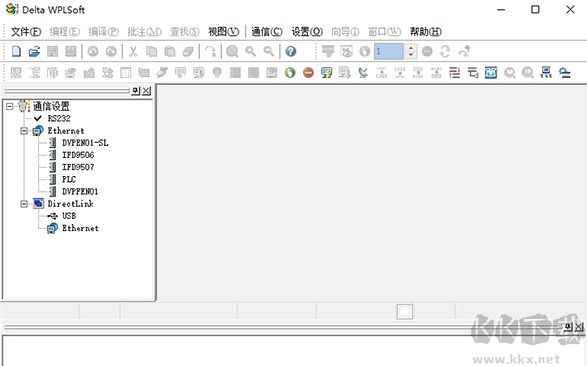

1、首先，下載 WPLSoft 的安裝壓縮包，按照安裝向導完成安裝。安裝完成后，雙擊桌面上的 WPLSoft 快捷方式，啟動軟件，界面如下：

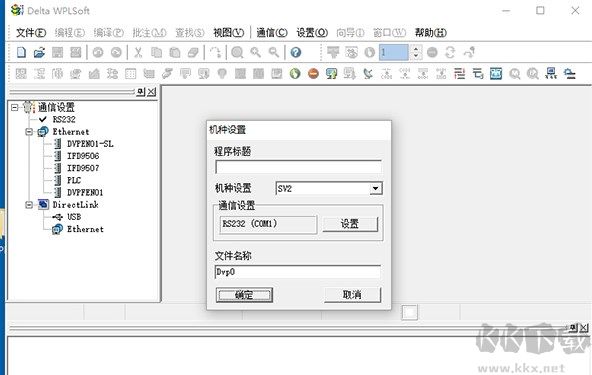

2、進入軟件后，點擊頂部菜單欄的 “文件”→“新建”，會彈出 “機種設置” 窗口。在這里，可以設置 程序標題、PLC 型號、程序容量(需參考實際 PLC 主機的規格)，以及 文件名 等初始參數，如下圖所示：

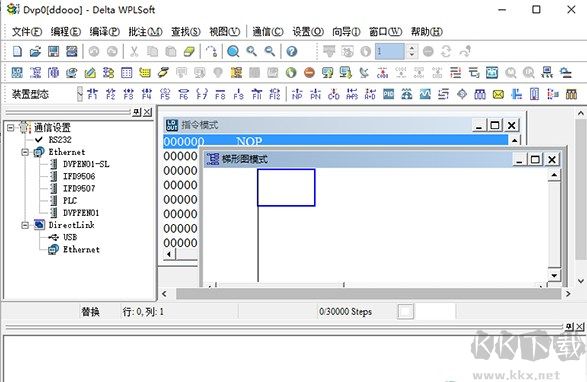

3、完成上述設置后，軟件會打開兩個子窗口：梯形圖模式 和 指令模式。你可以根據自己的編程習慣，選擇其中一種方式編寫 PLC 程序。

4、編寫完程序后，點擊菜單欄的 “編譯”→“梯形圖=>指令”，軟件會自動檢查程序語法。如果沒有錯誤，窗口底部會顯示 “編譯成功”;如果程序有誤，則會提示 “編譯失敗”，并指出錯誤位置。

5、編譯成功后，點擊 “通信”→“PC<=>PLC”，將程序下載到 PLC 設備中，即可進行調試運行。

6、如需更詳細的操作指南，可查看軟件安裝包內的 “WPLSoft使用說明.pdf” 文檔。

WPLSoft特別提示

1、仿真器 僅適用于沒有 PLC 硬件時的程序測試，其運行結果可能與實際 PLC 執行存在差異。正式使用前，請務必在真實設備上驗證程序。

2、仿真器不支持以下指令：

WDT、REF、REFF、MTR、DHSCS、DHSCR、DHSZ、SPD

PLSY、PWM、PLSR、IST、TKY、HKY、DSW、SEGL、ARWS

ASC、FROM、TO、RS、PRUN、VRRD、VRSC、ABS、PID

MODRD、MODWR、FWD、REV、STOP、RDST、RSTEF、SWRD

DELAY、GPWM、FTC、CVM、MEMR、MEMW、MODRW、PWD

RTMU、RTMD、RAND、DABSR、ZRN、PLSV、DRVI、DRVA

DPPMR、DPPMA、DCIMR、DCIMA、DPTPO、HST、DCLLM

WPLSoft系統需求

操作系統：Windows XP / Vista / 7(32位/64位)/ 8 / 10(64位)/ 11(64位)

CPU：Pentium 100 或更高

內存：128MB(推薦 256MB 以上)

硬盤空間：至少 500MB

顯示器：最低分辨率 640×480，16 色(推薦 800×600)

通信接口：至少一個 RS-232 端口(用于連接 PLC)

適用 PLC 型號：臺達 DVP-PLC 全系列
