Protel DXP 2004是一款專業的pcb電路板設計軟件，軟件支持電路原理圖設計、pcb板圖設計、電路仿真等眾多模塊，可以幫助用戶輕松完成pcb電路板的設計和測試工作，更加輕松的設計出所需的電路板。KK下載站為您提供Protel DXP 2004 中文破解版下載，軟件已完成漢化破解，可以免費激活使用，有需要的朋友趕緊下載使用吧！




Protel DXP 2004中文破解版安裝教程

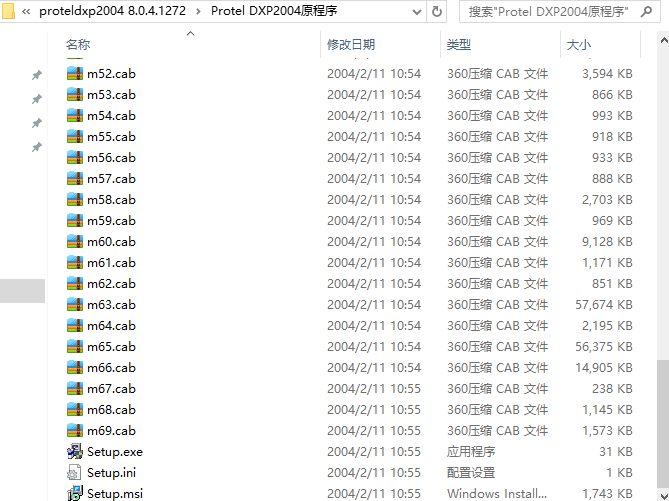

下載protel dxp2004，解壓壓縮包，進入原程序文件夾，雙擊setup.exe文件，

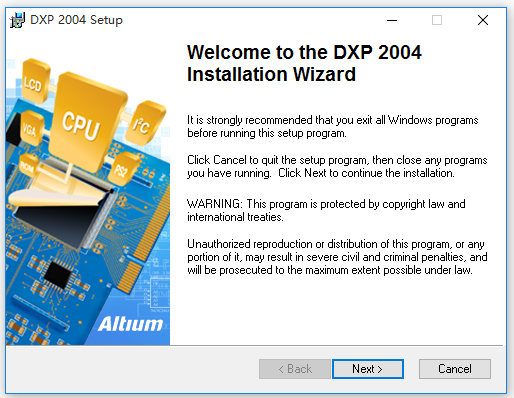

根據向?qū)崾静僮鳎c(diǎn)擊【Next】，

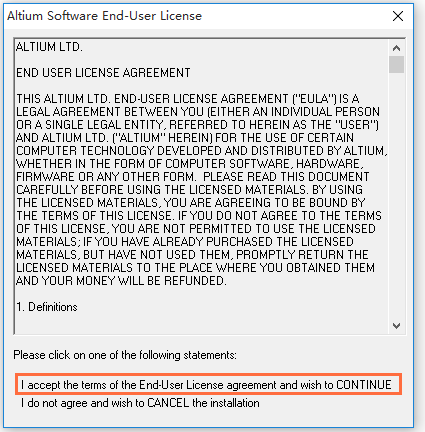

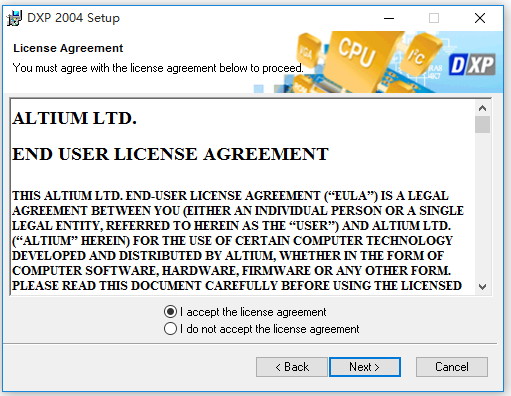

閱讀協議，勾選【I accept the license agreement】，點擊【Next】，

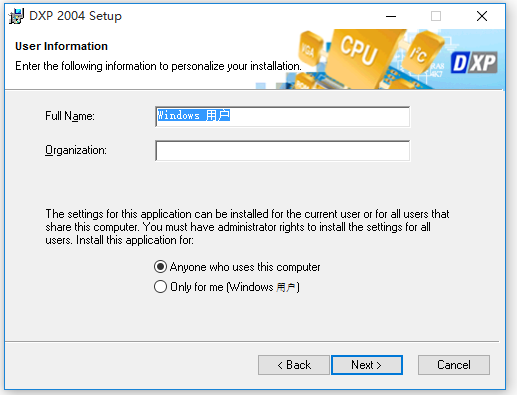

輸入用戶信息，可以選擇默認，點擊【Next】，

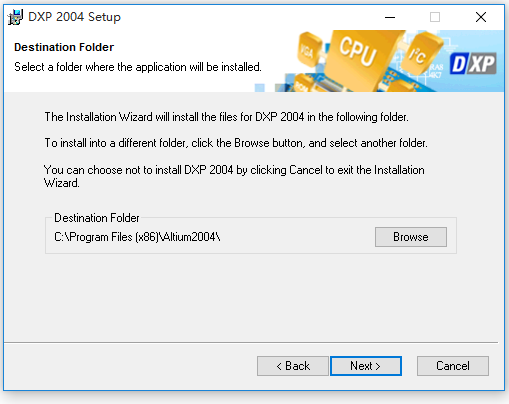

選擇軟件安裝位置，點擊【Next】，

繼續點擊【Next】，

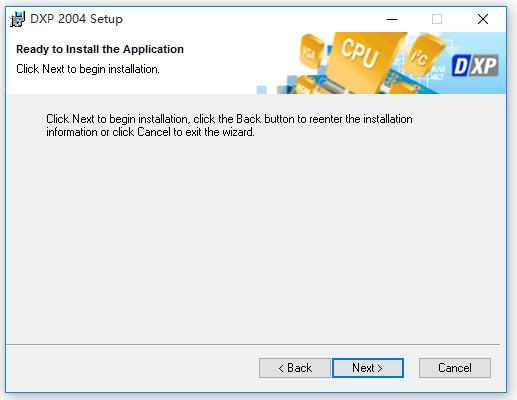

開始安裝軟件，耐心等待，

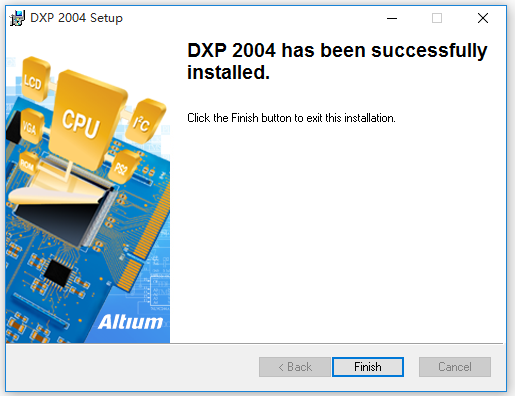

軟件安裝完成，點擊【Finish】即可。

接著安裝protel dxp2004的元件庫，找到并打開元件庫文件夾，雙擊.exe程序，

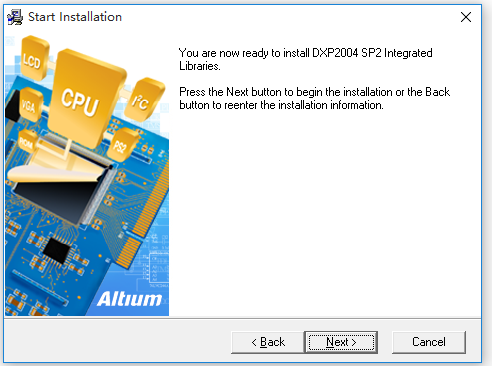

彈出界面，如圖，點擊該提示，

一直點擊【Next】，

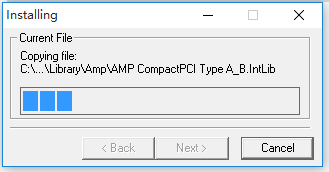

進入安裝過程，等待一會兒，

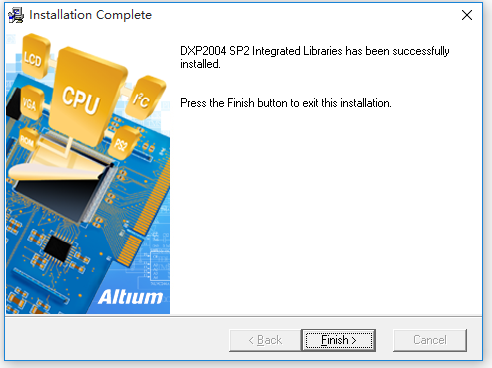

安裝完成，點擊【Finish】即可。



Protel DXP 2004中文破解版破解教程

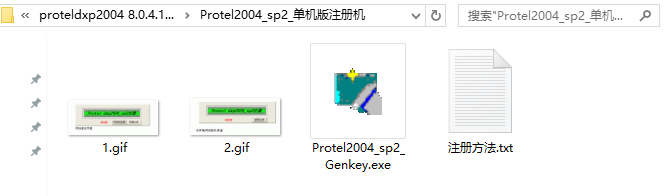

找到并打開Protel2004_sp2_單機版注冊機文件，將“Protel2004_sp2_Genkey.exe”復制到軟件安裝目錄，

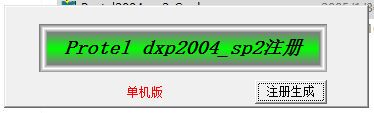

雙擊Protel2004_sp2_Genkey.exe，彈出窗口，點擊【注冊生成】，即可激活軟件。



Protel DXP 2004中文破解版使用說明

Protel DXP創建原理圖

1、打開Protel DXP軟件，我們需要先創建一個工程組。

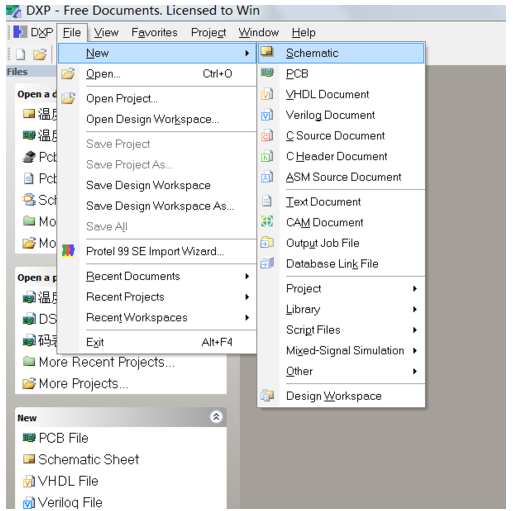

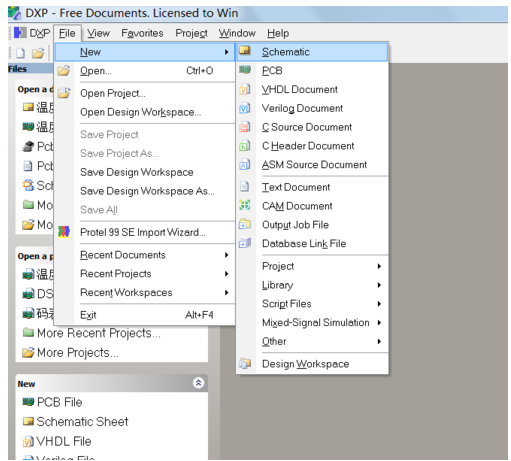

2、創建一個新工程，依次一級一級的菜單，【New】，【Project】,【PCB Project】。

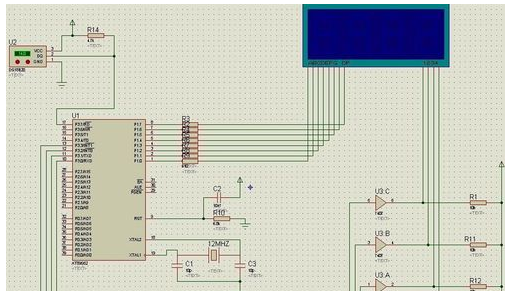

3、創建一個SchDoc電路原理圖文件，做好這些準備工作，我們便可開始畫圖了。

4、Protel DXP可以結合Proteus電路仿真軟件，Keil單片機C語言軟件,系統的學習單片機。



Protel DXP 2004中文破解版功能介紹

Proteldxp2004引入了集成庫的概念，允許您在示意圖中選擇的組件已經有所需的包裝。Protel2004提供了6.8萬多個組件的設計庫，包括FPGA設計的即時調用和預合成組件集成庫FPGA，完全可以滿足您的需求。當然，如果你不滿意，也可以修改這個組件的包裝。當然，你也可以在PCB庫編輯器中制作你需要的包裝。
中文破解版proteldxp2004共有74個板層設計，包括32層Signal(信號走線層)；16層Mechanical(機構層)；16層InternalPlane(內層電源層)；2層SolderMask(防焊層)；2層SolderMask(覆蓋所有信號板)；2層Silkscreen(絲印層)；2層Silkscren(絲印層)；1層KeepOut(禁止層)；1層Multi-Layer(跨所有信號板)。
該軟件增加了自動接線功能，采用了改進的SitusTopologicalAutorouting接線規則，這種改進的接線規則和內部算法的優化，大大提高了接線的成功率和準確性。
proteldxp2004中的高速電路規則也非常實用，可以限制平行線路的長度，滿足高速電路對網絡長度的要求，設計高速電路非常簡單。
用戶還可以在設計規則中設置每層板的布線規則，包括最短布線、水平、垂直等。在應用過程中，只要布局得當，全自動布線的一次性成功率很高，布線完成后需要修改的地方相對較少，只有幾條直角線需要修改。
proteldxp2004不僅提供了部分電路的混合模擬，還提供了PCB和原理圖的信號完整性分析。混合模擬模擬包括真實的3f5compliant混合電路模擬器的電路圖編輯的無縫集成，使用戶能夠直接從電路圖進行模擬。
Altium提出了LiveDesign-enabled平臺的概念，實現了真正完整的板級設計——該平臺可以無縫整合Altium軟件。該軟件集成了當今流行的ASIC(特殊應用集成電路)功能，并提供了原理圖和HDL混合設計(硬件描述語言)功能。而且所有設計I/O的變化都可以返回PCB，從而改變PCB上對應的FPGA芯片I/O。
該軟件支持更完善的3D功能，使印刷電路板在加工前從各個角度觀察印刷電路板和焊接元件后的“實物”，立即帶給你成就感！特別支持雙屏顯示功能。
